🙋♂️ Telecentric illumination란??
Telecentric 조명은 가장 자리(Edge) 또는 Hole Size의 정확한 측정을 위한 검사에 유용하며,BackLight(배면 조명)와
달리 산란(흩어지는 현상)된 불필요한 이미지를 제거함으로서 선명도가 상승 되는 효과를 볼 수 있다.

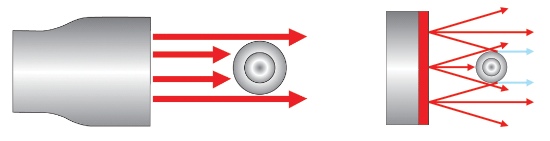

✍ Backlight ↔ TL 조명 차이
Telecentric illuminator :
Telecentric illuminator는 피사체에서 확산하는 반사를 감소시켜 가장자리의 콘트라스트와 측정 정밀도를 높여줍니다.
시준된 광선은 illuminator 밖으로 빠져나와 피사체의 표면에 부딪힐 때 시준 상태를 그대로 유지한다는 특징이 있음.
Backligth :
Standard Backlight에서 방출되는 광선은 확장이 되면서 다른 광선과 서로 간섭하며 확산형 반사를
생성하는 특징이 있음.
✍ 실무 적용 사례
1) Needle 방향 검사 → 18Ø TL 조명 / Red
2) 시약 형태 검사 (원형도, 면적, 장축 길이,,) → 18Ø TL 조명 / Red
3) 완제품 Label Edge 검사 + Align Pattern Search → 32Ø TL 조명 / White
참고 자료 / SPO Inc.
https://www.spoptics.com/kor/product/product.htm?code1=04&code2=04&code3=01&PHPSESSID=eaa15eace06e28cc4ef85af5098c0e62#top
