머신 비전 Camera 종류
-. Area Scan
-. Line Scan
▶ Image Scan 방식
→ Area-Scan : 평면(가로 X 세로) 단위로 이미지 Grab
-. Phone Camera, DSLR 카메라

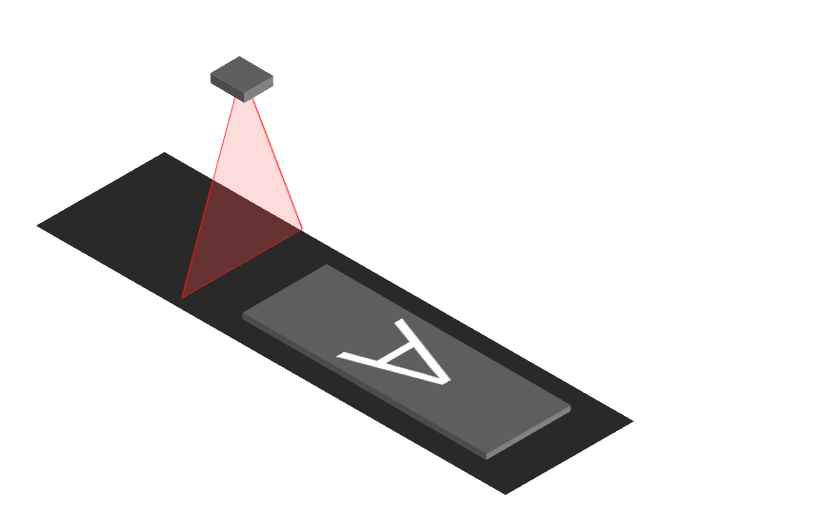

→ Line-Scan : 라인(직선) 단위로 이미지 Grab
-. 복사기
▶ Cameara 선정 방식
→ 검사 영역
-. Machin Vision 적용 사례, 4㎡의 Panel 검사 시 Area Camera는 총 3회 촬상해야 하고,
Line Scan Cameara는 1회 촬상으로 Panel 전체 검사가 가능하다
→ Target 고정
-. 검사해야 되는 시료 즉, 자재가 F.O.V 내, 정지해 있거나 고정되어 있을 경우 Area Scan 방식이 적합함
-. Target이 움직일 시, 움직이는 속도와 카메라의 이미지 촬상 속도가 동일해야 하므로, Area Scan 방식보다
Line Scan 방식의 카메라 선정이 적합하다.
머신 비전 카메라에서 주로 사용 되는 2가지
-. Area Camera
-. Line Scam Camera
